ABB SafeRing CCF, 24 kV

SF₆-isolierte Ringkabelanlage mit drei Feldern, Baujahr 2019: zwei Kabelschalter und ein Lasttrennschalter-Sicherungsfeld für den Transformatorschutz. Funktionsfähig demontiert und ab Lager verfügbar.

Front: zwei Kabelfelder (C) und das Sicherungsfeld (F)

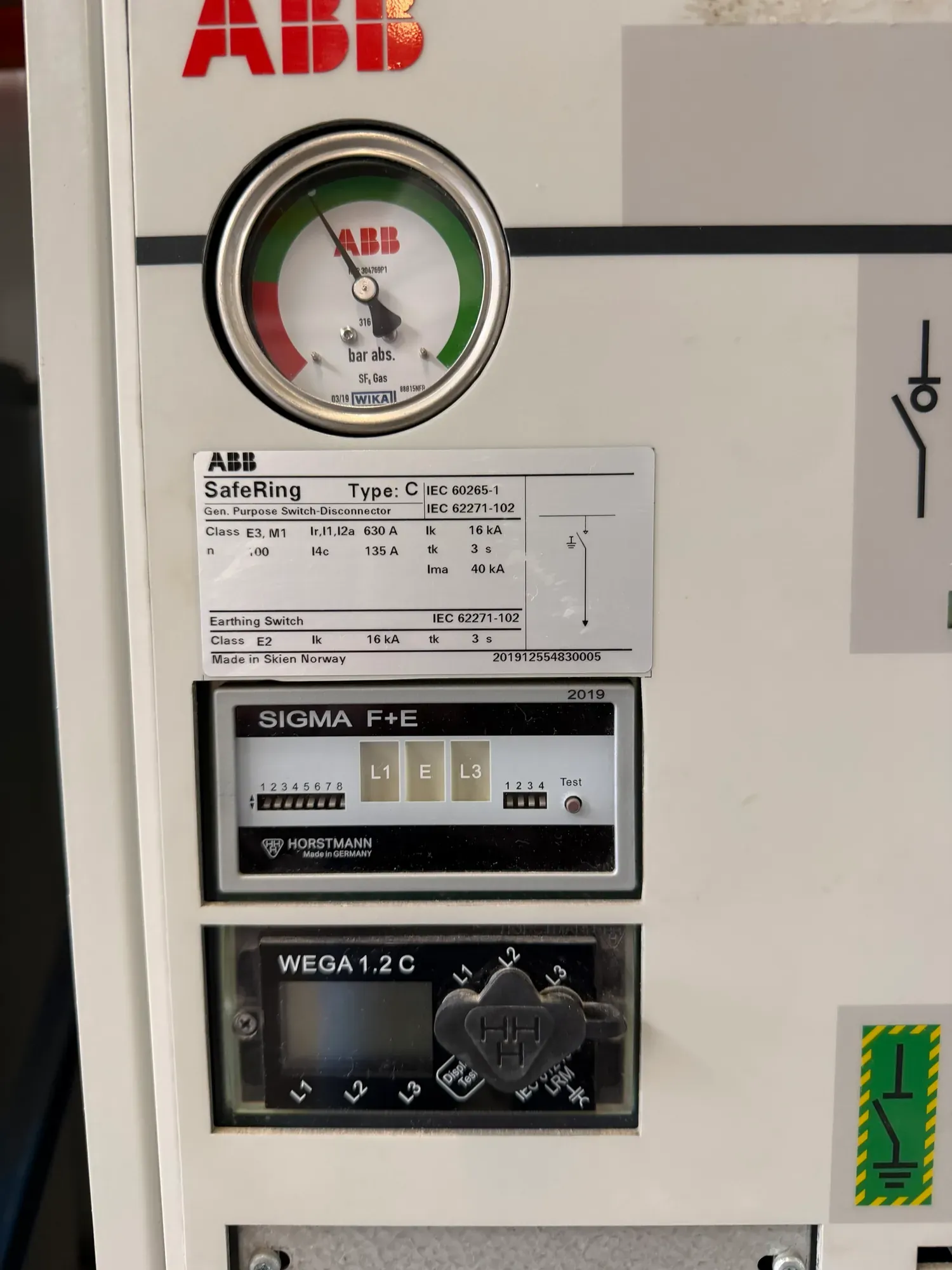

Kabelfeld mit SF₆-Manometer, Kurzschlussanzeiger und Spannungsprüfsystem

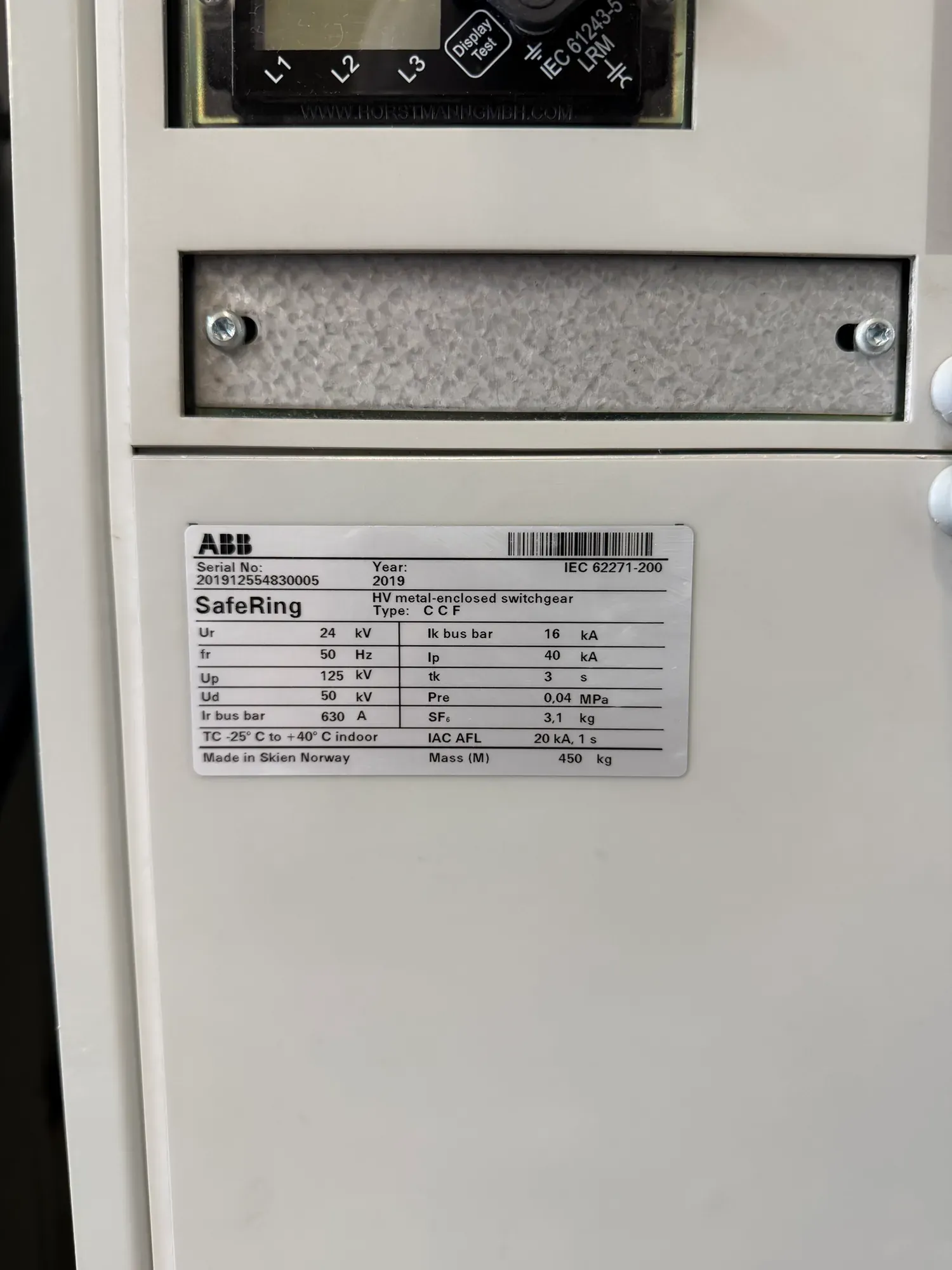

Haupttypenschild

Bemessungswerte

Typ ABB SafeRing CCF · Ringkabelanlage (RMU)

Baujahr 2019

Seriennummer 201912554830005

Bemessungsspannung (Ur) 24 kV

Bemessungsfrequenz (fr) 50 Hz

Bemessungs-Stehblitzstoßspannung (Up) 125 kV

Bemessungs-Stehwechselspannung (Ud) 50 kV

Bemessungsstrom Sammelschiene (Ir) 630 A

Bemessungs-Kurzzeitstrom Sammelschiene (Ik, tk) 16 kA / 3 s

Bemessungs-Stoßstrom (Ip) 40 kA

Störlichtbogenklassifizierung IAC AFL 20 kA, 1 s

Isoliergas SF₆ · 3,1 kg

Bemessungs-Fülldruck, relativ (Pre) 0,04 MPa

Umgebungstemperatur, Innenraum −25 °C … +40 °C

Masse 450 kg

Norm IEC 62271-200

Standardmaße, B × T × H 1021 mm × 765 mm × 1336 mm

Standardmaße laut ABB-Katalog, nicht an diesem Gerät gemessen.

Feldaufbau

C – C – F: zwei Kabelfelder und ein Sicherungsfeld

Werte wie auf dem Typenschild des jeweiligen Feldes angegeben. Die maximale Sicherungsgröße stammt aus dem ABB-Katalog.

2 × Kabelschalter

Lasttrennschalter für das Ringkabel, mit Erdungsschalter.

Klasse: E3, M1
Bemessungs- und Lastausschaltstrom (Ir, I1, I2a): 630 A
Kabel-Ladeausschaltstrom (I4c): 135 A
Bemessungs-Kurzzeitstrom (Ik, tk): 16 kA / 3 s
Bemessungs-Kurzschlusseinschaltstrom (Ima): 40 kA
Lastschaltspiele (n): 100
Erdungsschalter: E2 · 16 kA / 3 s
Normen: IEC 60265-1 · IEC 62271-102

Eingebaute Geräte

Horstmann SIGMA F+E · Kurzschluss- und Erdschlussanzeiger
Horstmann WEGA 1.2 C · kapazitive Spannungsprüfung, IEC 61243-5

Lasttrennschalter-Sicherungs-Kombination

Lasttrennschalter mit HH-Sicherungen für den Transformatorschutz und abgangsseitigem Erdungsschalter. Ein- und Ausschalten über die Drucktaster an der Front.

Klasse: E3, M1
Bemessungsstrom (Ir): 200 A
Kurzschlussstrom (Isc): 16 kA
Schlagstift der Sicherung: IEC 60282-1, medium
Max. Sicherung (ABB-Katalog): 63 A (24 kV)
Erdungsschalter abgangsseitig: E2 · 5 kA / 1 s
Normen: IEC 62271-105 · IEC 62271-102

Eingebaute Geräte

Horstmann WEGA 1.2 C · kapazitive Spannungsprüfung, IEC 61243-5

Fotos

Die Anlage, wie sie bei uns steht

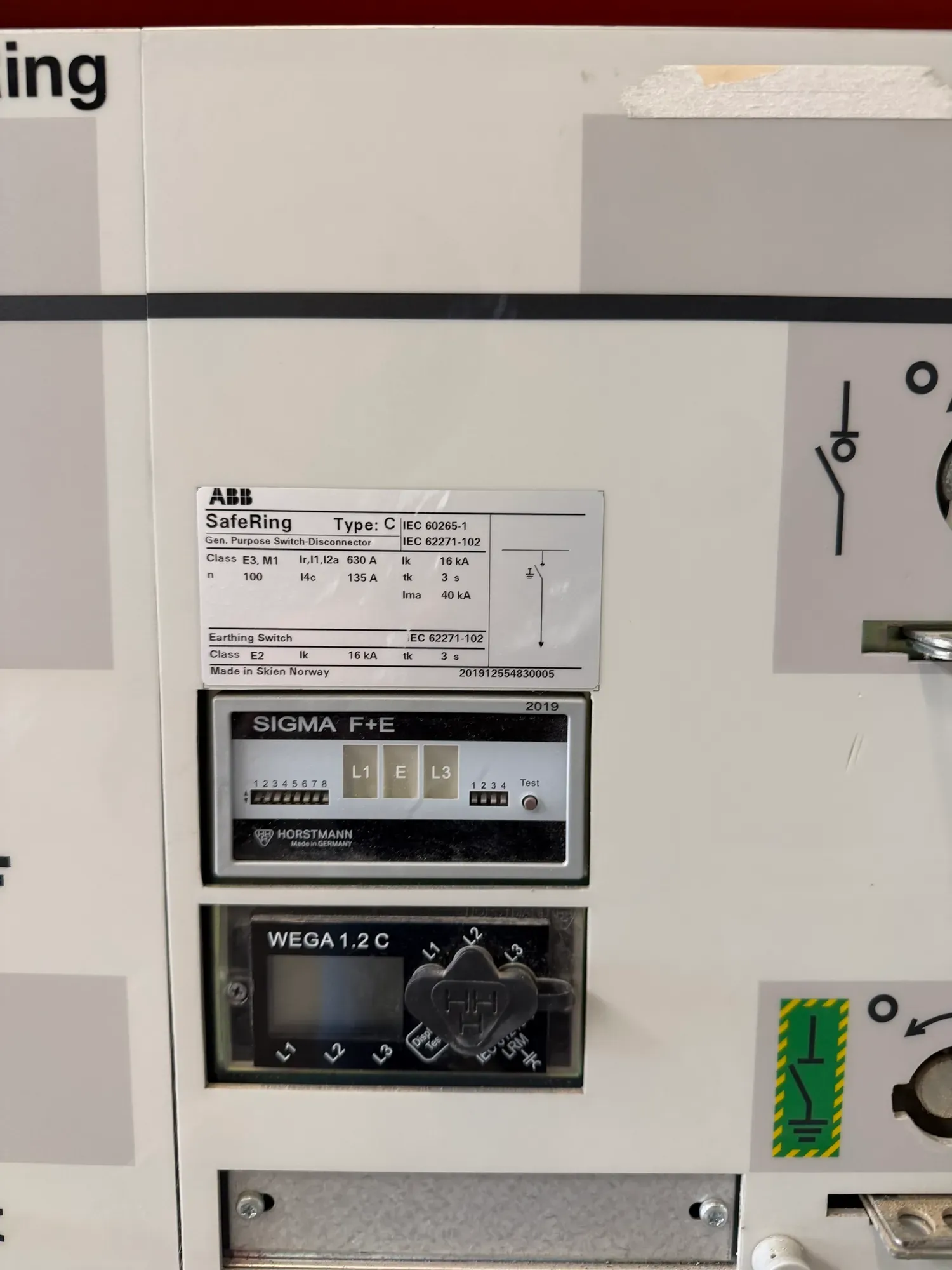

Typenschild Kabelfeld mit Horstmann SIGMA F+E und WEGA 1.2 C

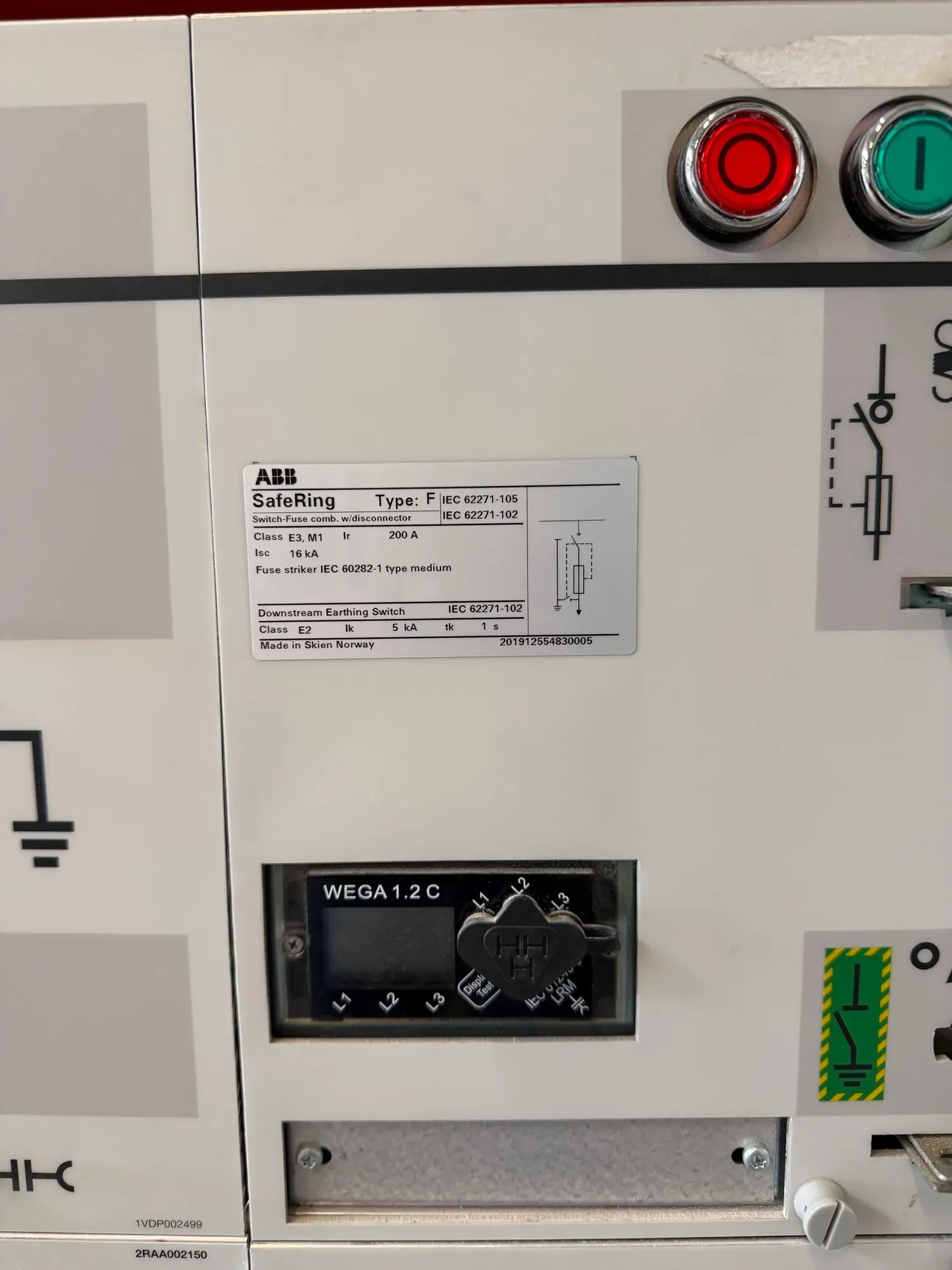

Typenschild Sicherungsfeld mit den Drucktastern O und I

Zustand

Zustand und Bedingungen

Gebrauchte Schaltanlage, Baujahr 2019.
Funktionsfähig demontiert.
Verkauf ohne Gewährleistung.
Preis auf Anfrage.
SF₆-Manometer zum Zeitpunkt der Aufnahme im grünen Bereich.
Enthält 3,1 kg SF₆. Nach der EU-F-Gase-Verordnung sind für Installation und Arbeiten am Gassystem zertifizierte Fachkräfte erforderlich.
