Schaltanlagen Ab Lager · gebrauchte Schaltanlage

Siemens 8DJH, 12 kV, 6 Felder

Gasisolierte Schaltanlage, Baujahr 2018, in Betrieb bis 2026: zwei Ringkabelfelder und vier Vakuum-Leistungsschalterfelder, jeweils mit einem SIPROTEC easy 7SJ45 Überstromzeitschutz. Sofort ab Lager lieferbar, alle Zertifikate dabei, Prüfung auf Anfrage.

Die komplette Anlage: sechs Felder in drei Blöcken, K01 bis K05

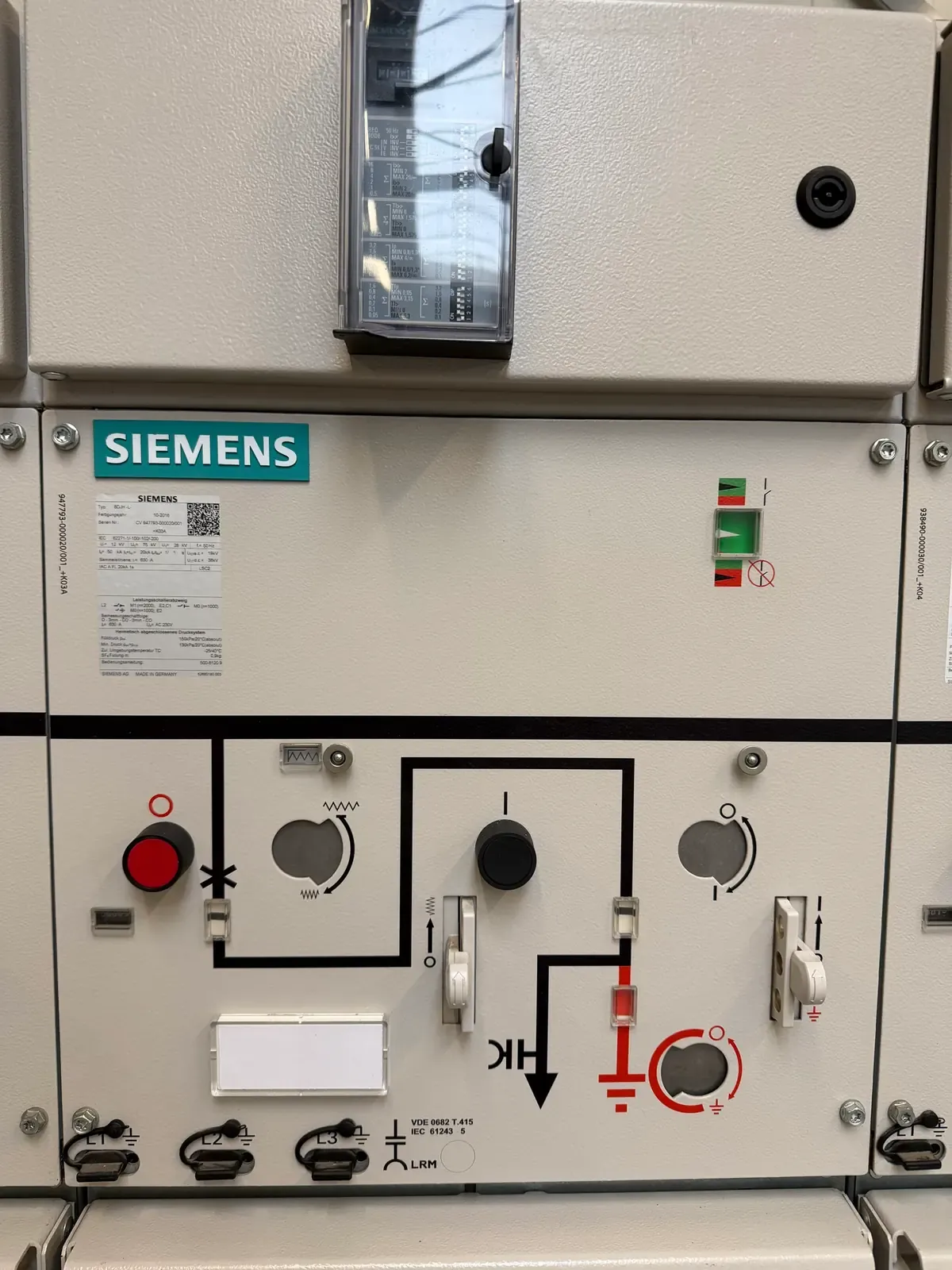

Leistungsschalterfeld K03A mit dem Typenschild von Block L (10-2018)

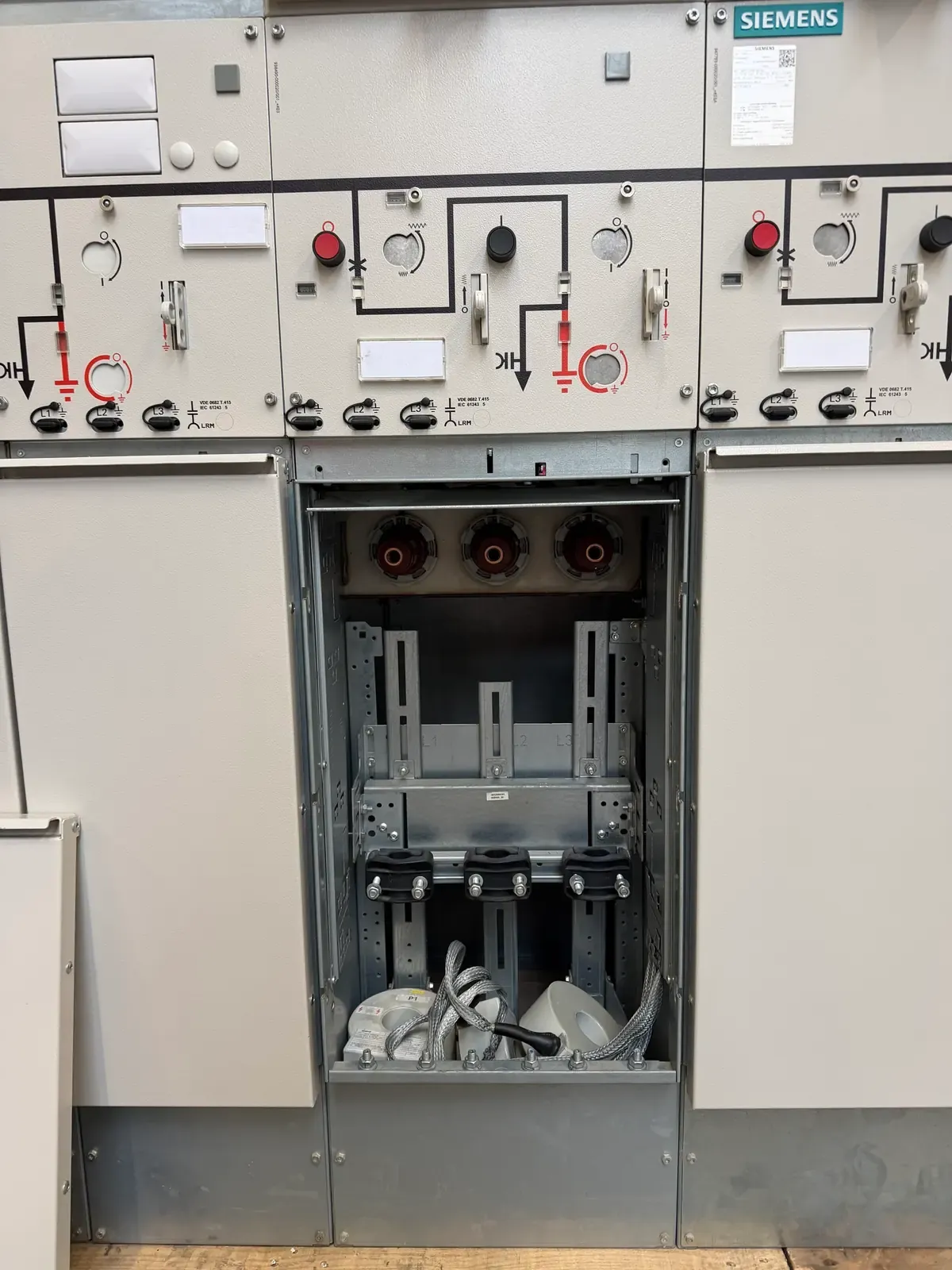

Geöffneter Kabelanschlussraum von Feld K03: Außenkonus-Durchführungen, Kabelhalter und Ringkern-Stromwandler

Haupttypenschild

Bemessungswerte

Typ Siemens 8DJH RRL + L + LL · Mittelspannungsschaltanlage

Baujahr 2018

Bemessungsspannung (Ur) 12 kV

Bemessungsfrequenz (fr) 50 Hz

Bemessungs-Stehblitzstoßspannung (Up) 75 kV

Bemessungs-Stehwechselspannung (Ud) 28 kV

Bemessungsstrom Sammelschiene (Ir) 630 A

Bemessungs-Kurzzeitstrom Sammelschiene (Ik, tk) 20 kA / 1 s

Bemessungs-Stoßstrom (Ip) 50 kA

Kabelprüfspannung (U_CT) AC 19 kV · DC 38 kV

Störlichtbogenklassifizierung IAC A FL 20 kA, 1 s

Betriebsverfügbarkeit LSC2

Isoliergas SF₆ · 4,9 kg (2,2 + 0,9 + 1,8)

Fülldruck, absolut (pre) 150 kPa (20 °C)

Mindestbetriebsdruck, absolut (pme) 130 kPa (20 °C)

Zulässige Umgebungstemperatur −25 °C … +40 °C

Hilfsspannung (Ua) AC 230 V

Norm IEC 62271-1/-100/-102/-200

Bedienungsanleitung (Typenschild) 500-8120.9

Standardmaße, B × T × H 2340 mm (1050 + 430 + 860) × 775 mm × 1200 / 1400 / 1700 mm

Breite und Tiefe laut Siemens-Katalog HA 40.2: Ringkabelfeld 310 mm, Leistungsschalterfeld 430 mm, Tiefe 775 mm (890 mm mit Druckentlastungskanal). Die Höhen sind die Katalogvarianten ohne Niederspannungsschrank; die vier Leistungsschalterfelder haben einen aufgesetzten Niederspannungsschrank. Nicht an diesem Gerät gemessen.

Feldaufbau

R – R – L – L – L – L: zwei Ringkabelfelder und vier Leistungsschalterfelder

Werte von den Typenschildern. Die Anlage besteht aus drei Blöcken mit jeweils eigenem Typenschild; Felder mit gleichen Bemessungswerten sind zusammengefasst. Der Leistungsschalter-Typ stammt aus dem Siemens-Katalog HA 40.2 und passt zur Schaltfolge auf dem Typenschild.

Blöcke und Typenschilder

Block	Felder	Baujahr	Seriennummer	SF₆
8DJH RRL	K01 · K02 · K03	07-2018	CV 938490-000020/001	2,2 kg
8DJH L	K03A	10-2018	CV 947793-000020/001	0,9 kg
8DJH LL	K04 · K05	07-2018	CV 938490-000030/001	1,8 kg

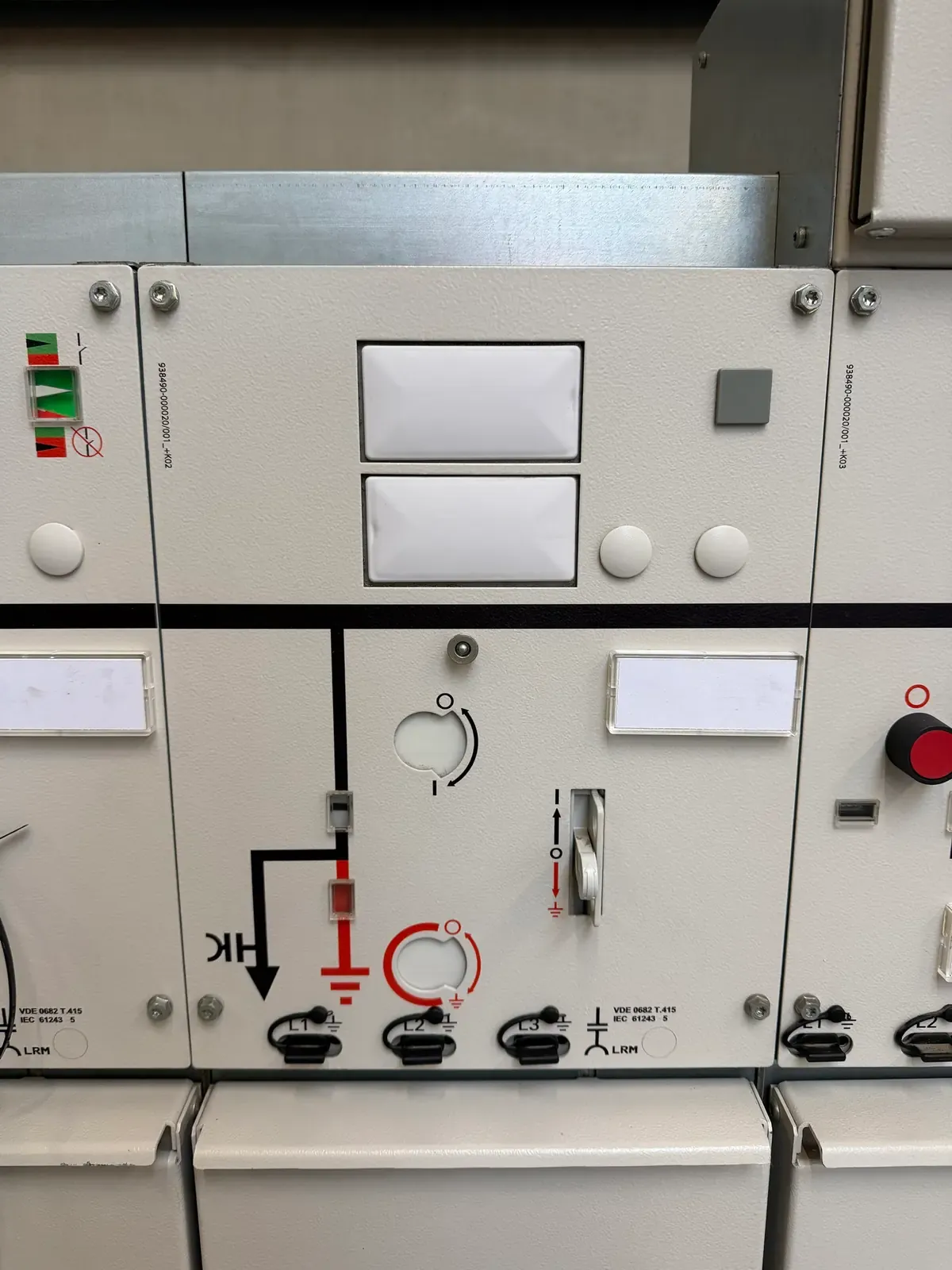

2 × Ringkabelfeld · K01, K02

Drei-Stellungs-Lasttrennschalter (EIN, AUS, GEERDET) für das Ringkabel, mit einschaltfestem Erdungsschalter.

Lasttrennschalter, Bemessungsstrom (Ir): 630 A
Lasttrennschalter, Klassen: M1 (n = 1000) · E3 · C2
Trennschalter: M0 (n = 1000)
Erdungsschalter: M0 (n = 1000) · E2
Feldbreite (Katalog): 310 mm

Eingebaute Geräte

LRM · Buchsen für kapazitive Spannungsprüfung, IEC 61243-5

4 × Leistungsschalterfeld · K03, K03A, K04, K05

Vakuum-Leistungsschalter mit Drei-Stellungs-Trennschalter und einschaltfestem Erdungsschalter. Der SIPROTEC easy 7SJ45 Überstromzeitschutz sitzt im Niederspannungsschrank über dem Feld.

Bemessungsstrom (Ir): 630 A
Leistungsschalter-Typ (Katalog): 2
Leistungsschalter, Klassen: M1 (n = 2000) · E2 · C1
Bemessungs-Schaltfolge: O – 3 min – CO – 3 min – CO
Trennschalter: M0 (n = 1000)
Erdungsschalter: M0 (n = 1000) · E2
Hilfsspannung (Ua): AC 230 V
Feldbreite (Katalog): 430 mm

Eingebaute Geräte

Siemens SIPROTEC easy 7SJ45 · Überstromzeitschutz, Einstellungen I>>, I> und Ip über DIP-Schalter
LRM · Buchsen für kapazitive Spannungsprüfung, IEC 61243-5

Fotos

Die Anlage, wie sie bei uns steht

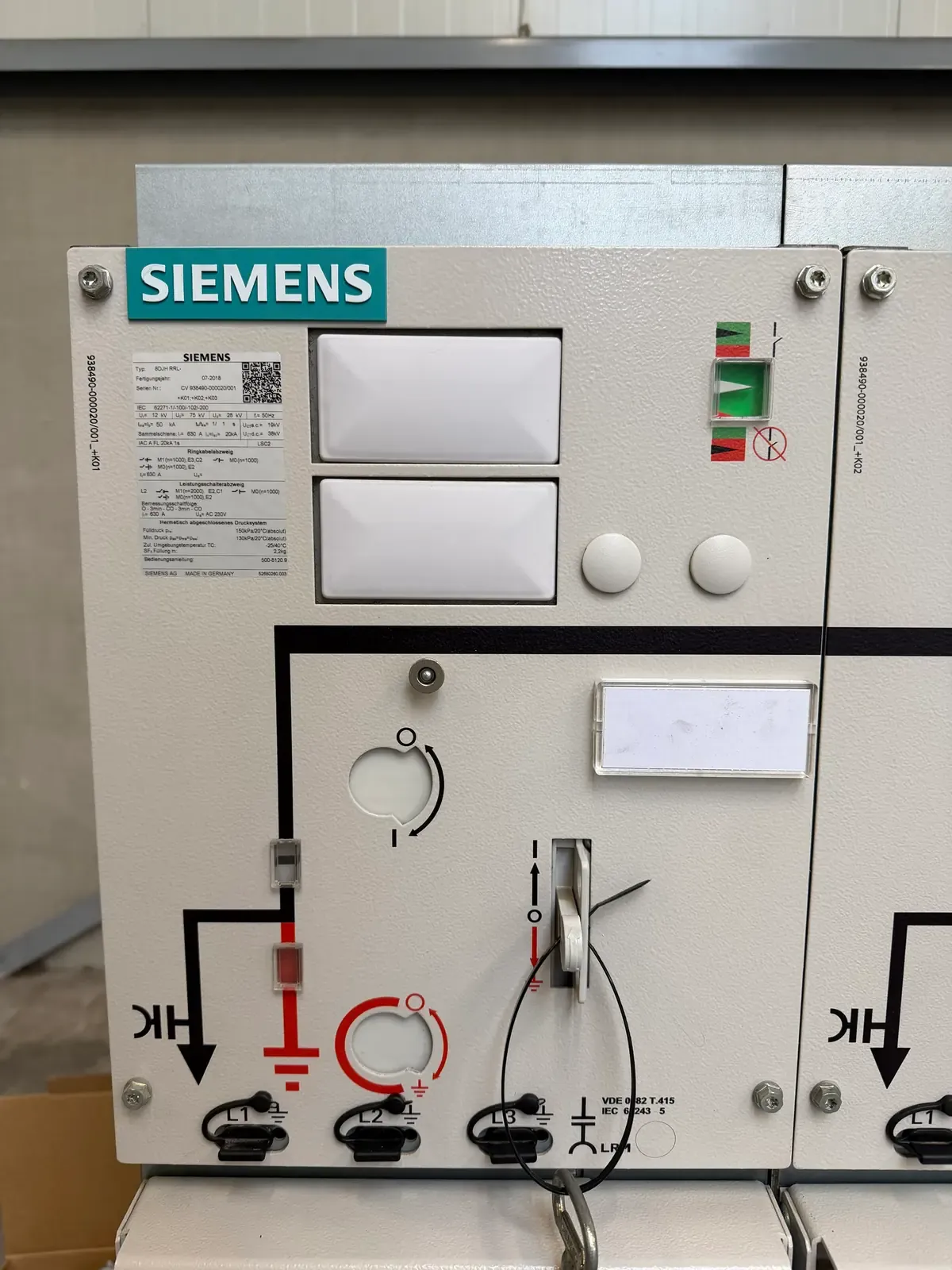

Feld K01 mit dem Typenschild von Block RRL (07-2018) und dem grünen Bereitschaftsanzeiger

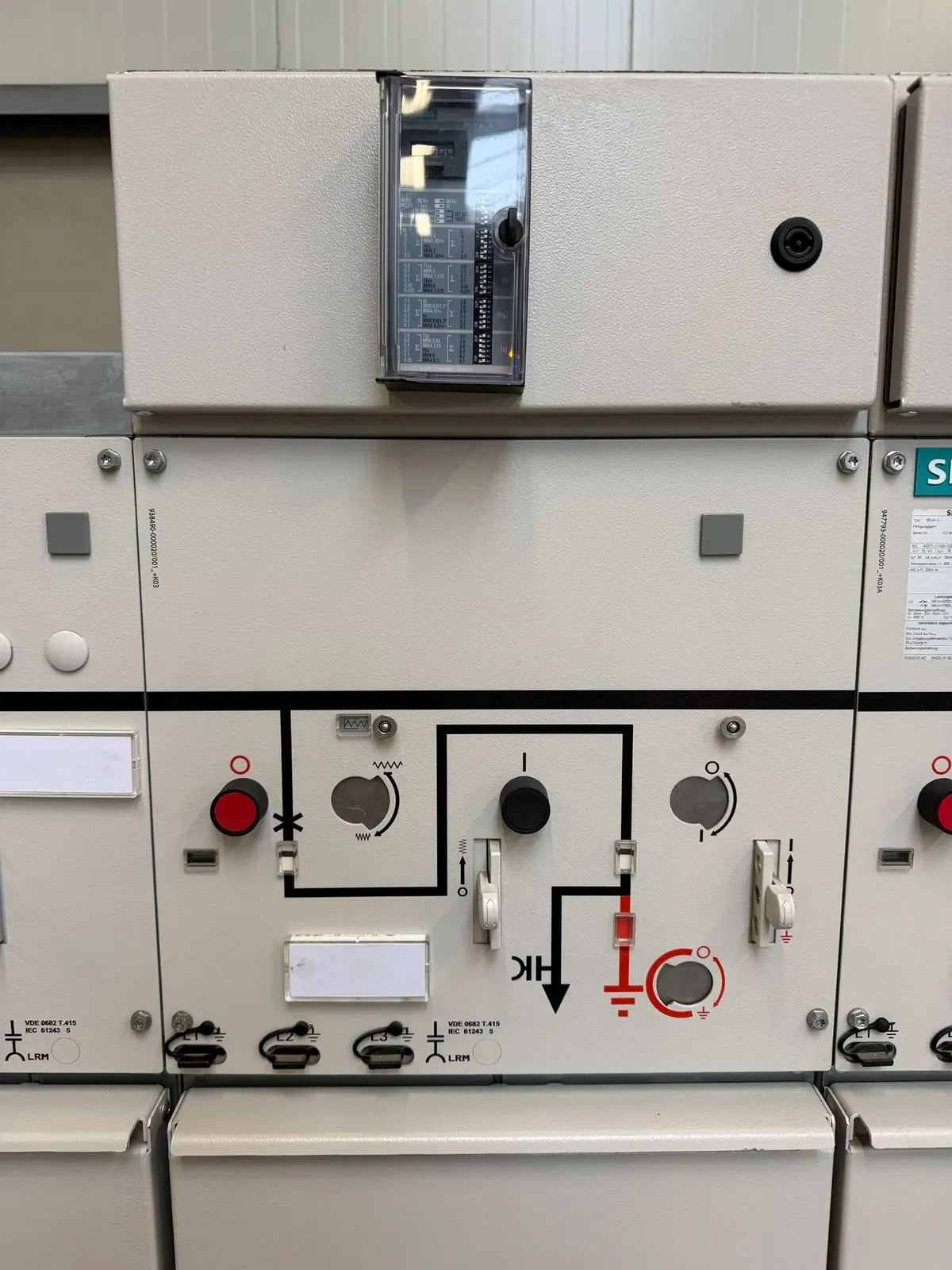

Leistungsschalterfeld K03 mit SIPROTEC easy 7SJ45

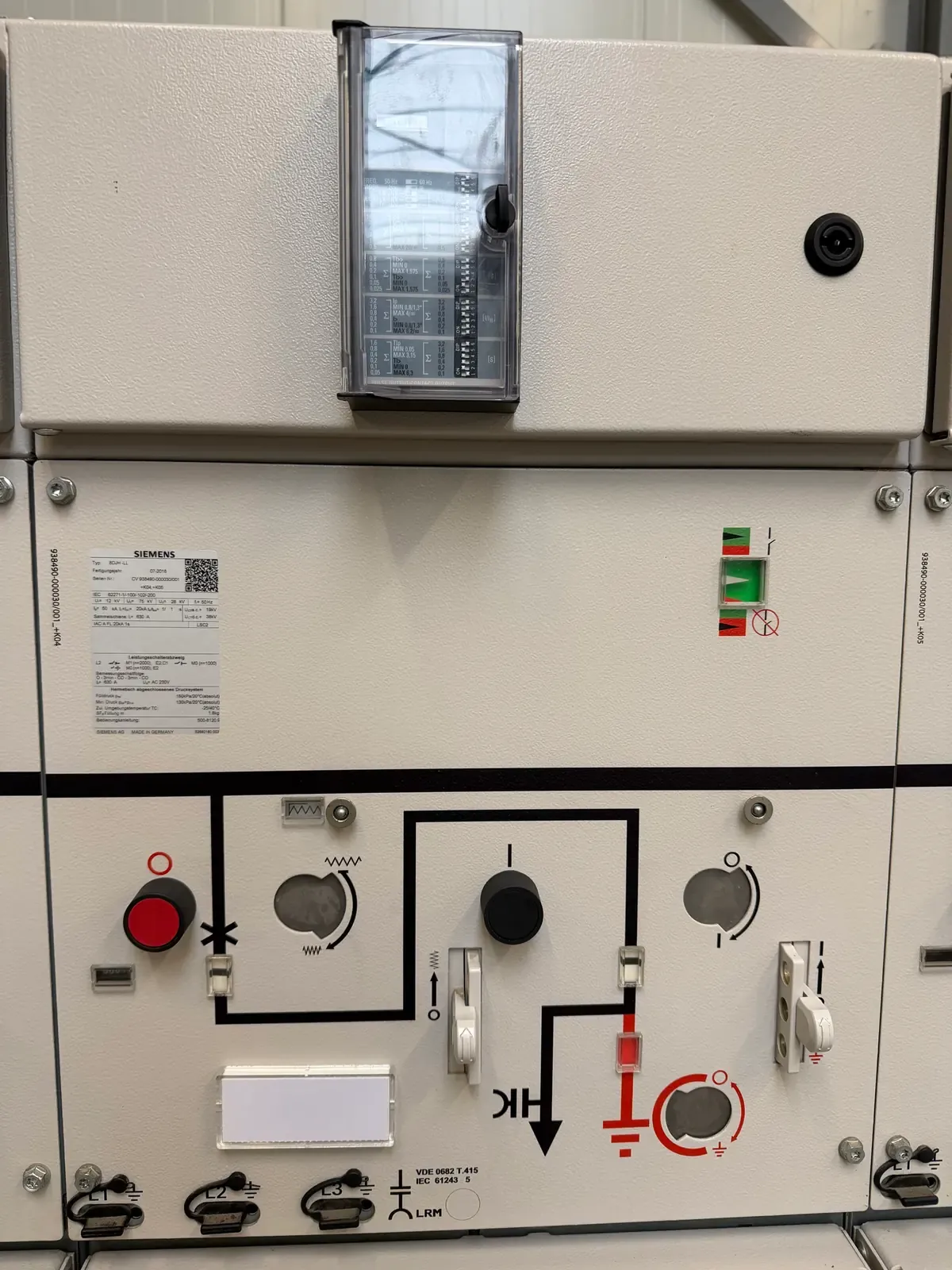

Leistungsschalterfeld K04 mit dem Typenschild von Block LL (07-2018)

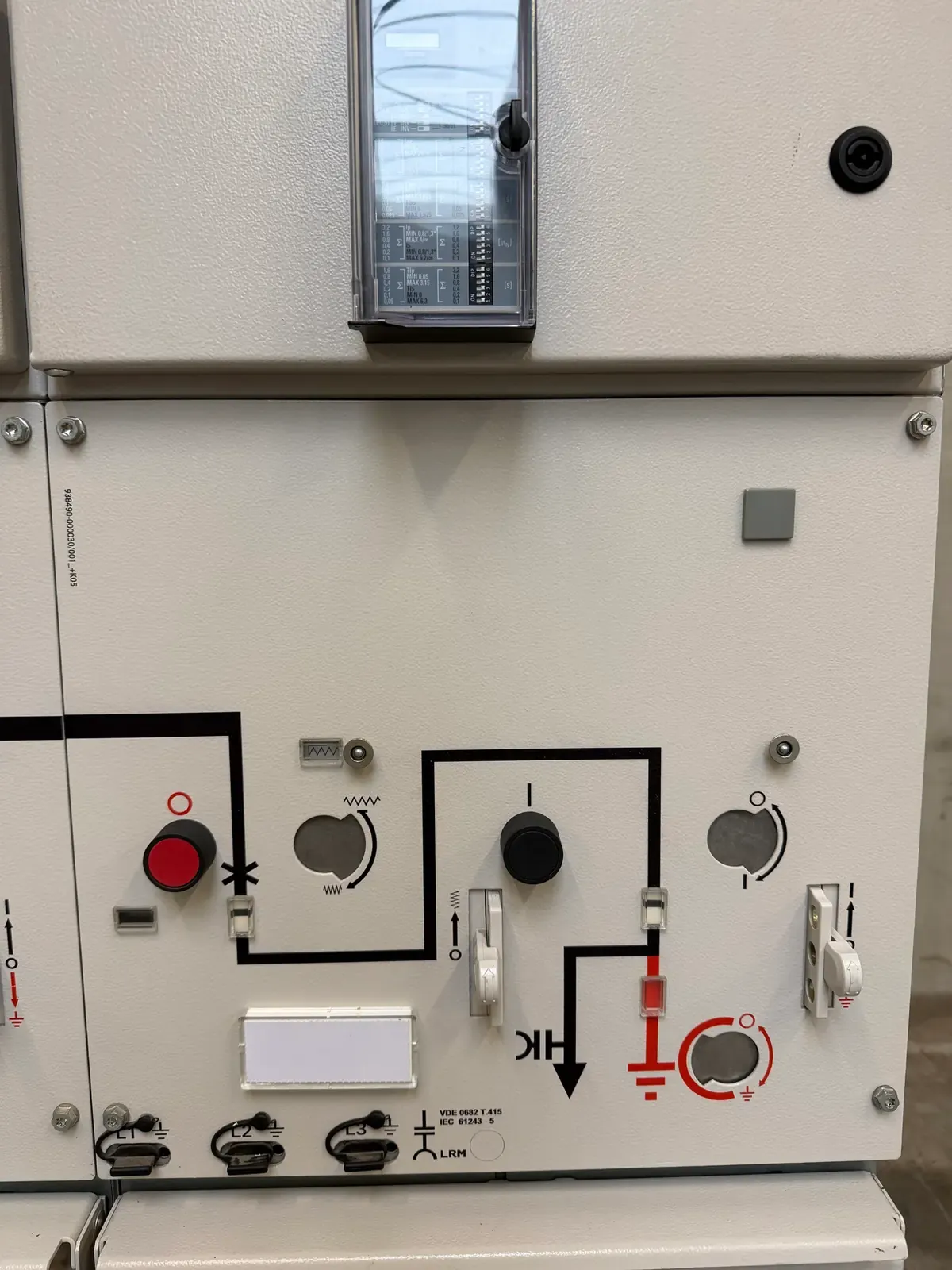

Leistungsschalterfeld K05 mit SIPROTEC easy 7SJ45

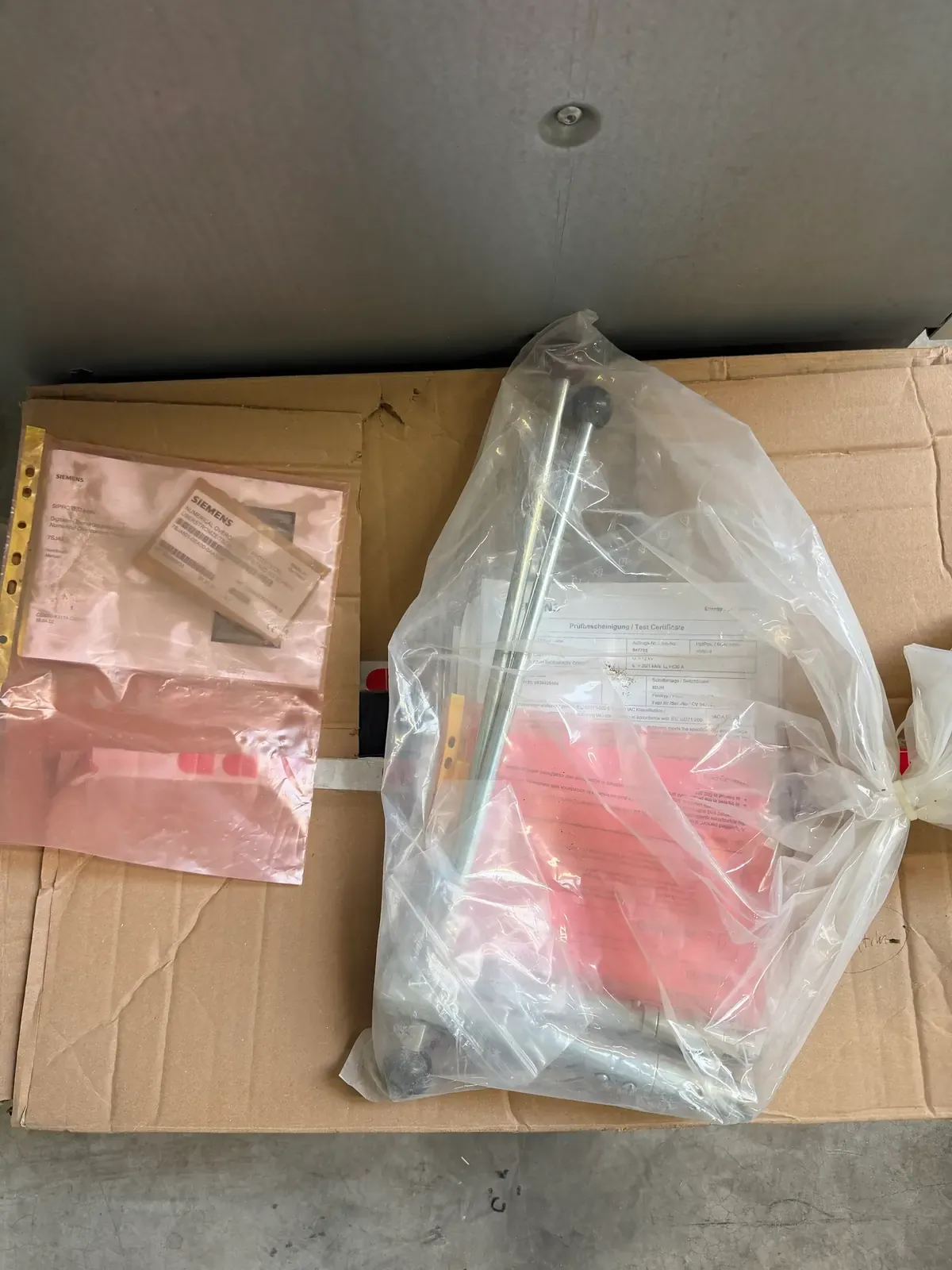

Im Lieferumfang: Siemens-Prüfbescheinigung, Bedienhebel und das Handbuch des SIPROTEC easy 7SJ45

Zustand

Zustand und Bedingungen

Baujahr 2018 (Blöcke von 07-2018 und 10-2018), in Betrieb von 2018 bis 2026.
Verkauf ohne Gewährleistung.
Sofort ab Lager lieferbar.
Preis auf Anfrage.
Prüfung auf Anfrage möglich.
Die Bereitschaftsanzeiger aller drei Blöcke standen bei der Aufnahme auf Grün.
Enthält insgesamt 4,9 kg SF₆. Nach der EU-F-Gase-Verordnung sind für Installation und Arbeiten am Gassystem zertifizierte Fachkräfte erforderlich.

Im Lieferumfang

Alle Siemens-Prüfbescheinigungen
Bedienhebel
Handbuch SIPROTEC easy 7SJ45
