Siemens 8DJ20, 12 kV

SF₆-isolierte Ringkabelanlage (Schaltung 10), Baujahr 2010: zwei Ringkabelfelder und ein Transformatorfeld mit HH-Sicherungen. Funktionsfähig demontiert und ab Lager verfügbar.

Front: Ringkabelfelder Q1 und Q2 und Transformatorfeld Q3

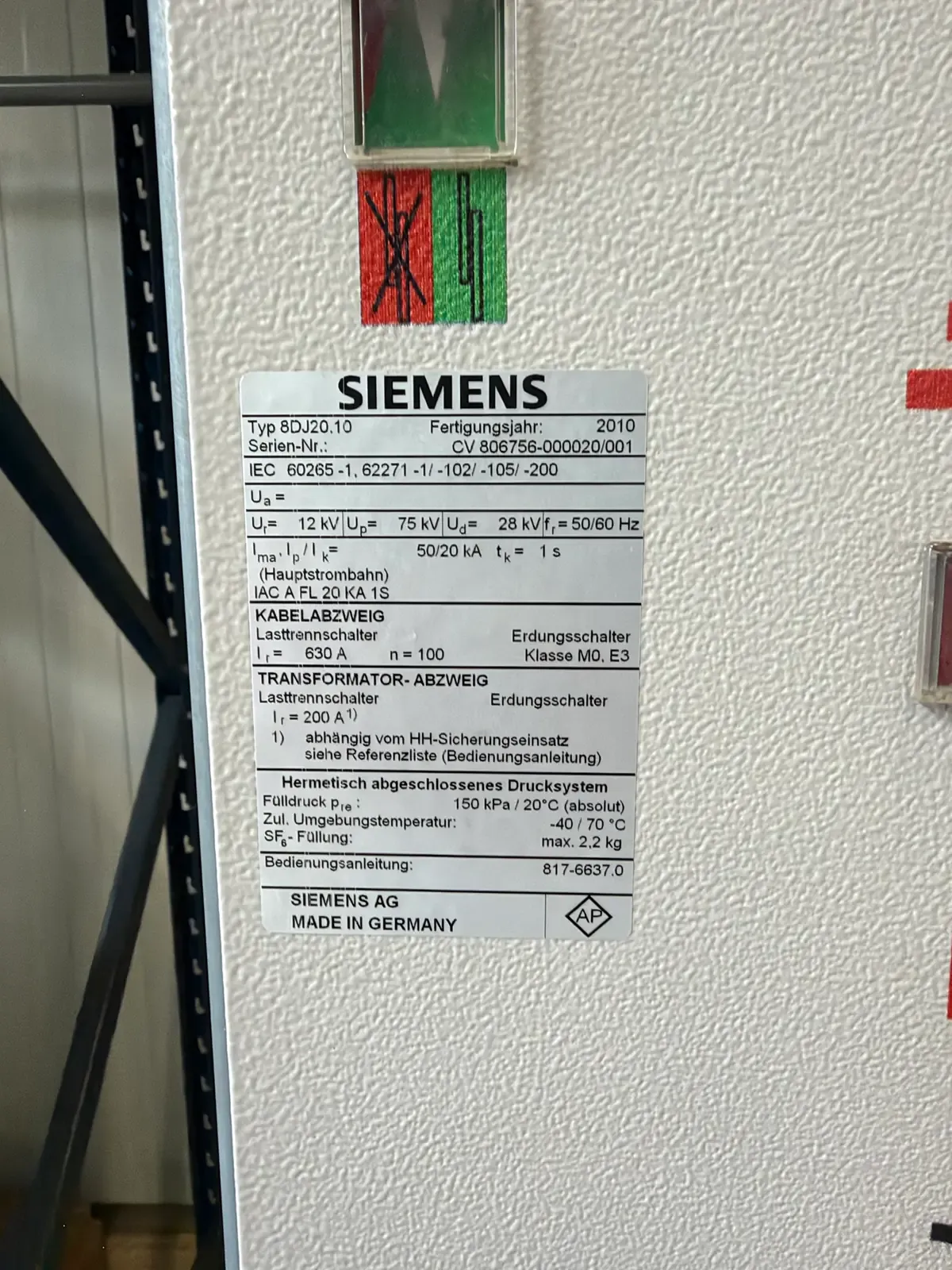

Siemens-Typenschild Typ 8DJ20.10 (12 kV, 2010) mit Bereitschaftsanzeiger auf Grün

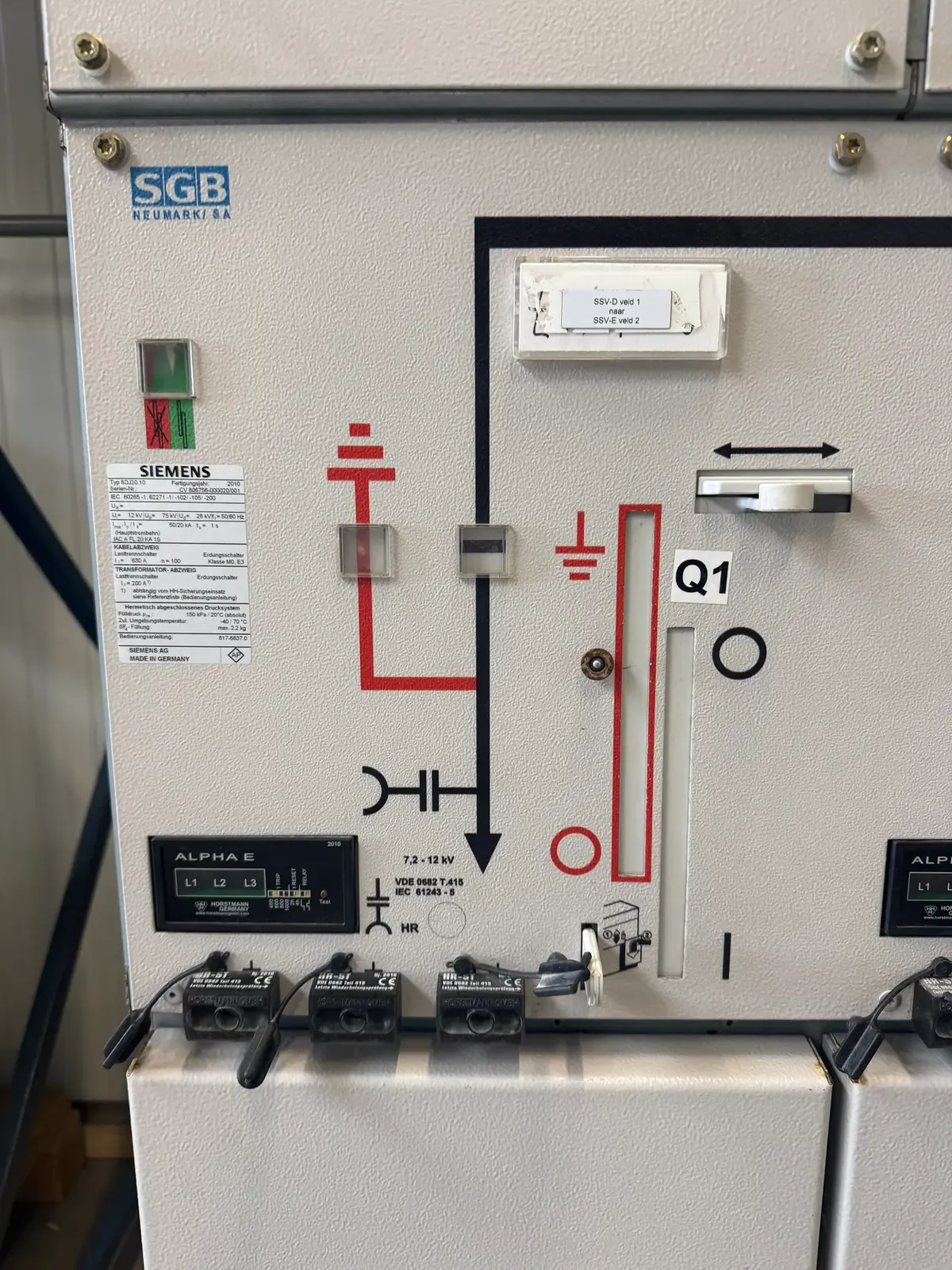

Ringkabelfeld Q1 mit Horstmann ALPHA E und HR-ST-Spannungsanzeigern

Haupttypenschild

Bemessungswerte

Typ Siemens 8DJ20.10 · Ringkabelanlage (RMU)

Baujahr 2010

Seriennummer CV 806756-000020/001

Bemessungsspannung (Ur) 12 kV

Bemessungsfrequenz (fr) 50/60 Hz

Bemessungs-Stehblitzstoßspannung (Up) 75 kV

Bemessungs-Stehwechselspannung (Ud) 28 kV

Bemessungs-Kurzzeitstrom Hauptstrombahn (Ik, tk) 20 kA / 1 s

Bemessungs-Stoßstrom (Ip) 50 kA

Bemessungs-Kurzschlusseinschaltstrom Hauptstrombahn (Ima) 50 kA

Störlichtbogenklassifizierung IAC A FL 20 kA, 1 s

Isoliergas SF₆ · max. 2,2 kg

Fülldruck, absolut (pre) 150 kPa (20 °C)

Zulässige Umgebungstemperatur −40 °C … +70 °C

Masse (Katalog, je nach Höhe) 280–340 kg

Norm IEC 62271-200

Bedienungsanleitung (Typenschild) 817-6637.0

Standardmaße, B × T × H 1060 mm × 775 mm × 1200 / 1400 / 1760 mm

Breite und Tiefe für Schaltung 10 laut Siemens-Katalog HA 45.31; die Höhe hängt vom Untergestell ab und wurde an diesem Gerät nicht gemessen. Über +40 °C gibt Siemens reduzierte Bemessungsströme an.

Feldaufbau

RK – RK – T: zwei Ringkabelfelder und ein Transformatorfeld

Werte vom Typenschild, das Kabelabzweig und Transformatorabzweig getrennt angibt. Zeilen mit „Katalog“ stammen aus dem Siemens-Katalog HA 45.31 für 12 kV.

2 × Ringkabelfeld · Q1, Q2

Drei-Stellungs-Lasttrennschalter (EIN, AUS, GEERDET) für das Ringkabel, mit einschaltfester Erdung.

Lasttrennschalter, Bemessungsstrom (Ir): 630 A
Lastschaltspiele (n): 100
Erdungsschalter, Klasse: M0, E3
Normen: IEC 60265-1 · IEC 62271-102

Eingebaute Geräte

Horstmann ALPHA E · Kurzschlussanzeiger
Horstmann HR-ST · kapazitive Spannungsprüfung, HR-System, IEC 61243-5

Transformatorfeld · Q3

Drei-Stellungs-Lasttrennschalter mit HH-Sicherungen für den Transformatorschutz. Eine ausgelöste Sicherung schaltet den Lasttrennschalter über den Schlagstift aus.

Lasttrennschalter, Bemessungsstrom (Ir, abhängig vom HH-Sicherungseinsatz): 200 A
Bemessungs-Kurzschlusseinschaltstrom (Ima, Katalog): 25 kA
Schlagstift der Sicherung: IEC 60282-1, medium
Abmessungen Sicherungseinsatz (Katalog): DIN 43625
Normen: IEC 62271-105 · IEC 62271-102

Fotos

Die Anlage, wie sie bei uns steht

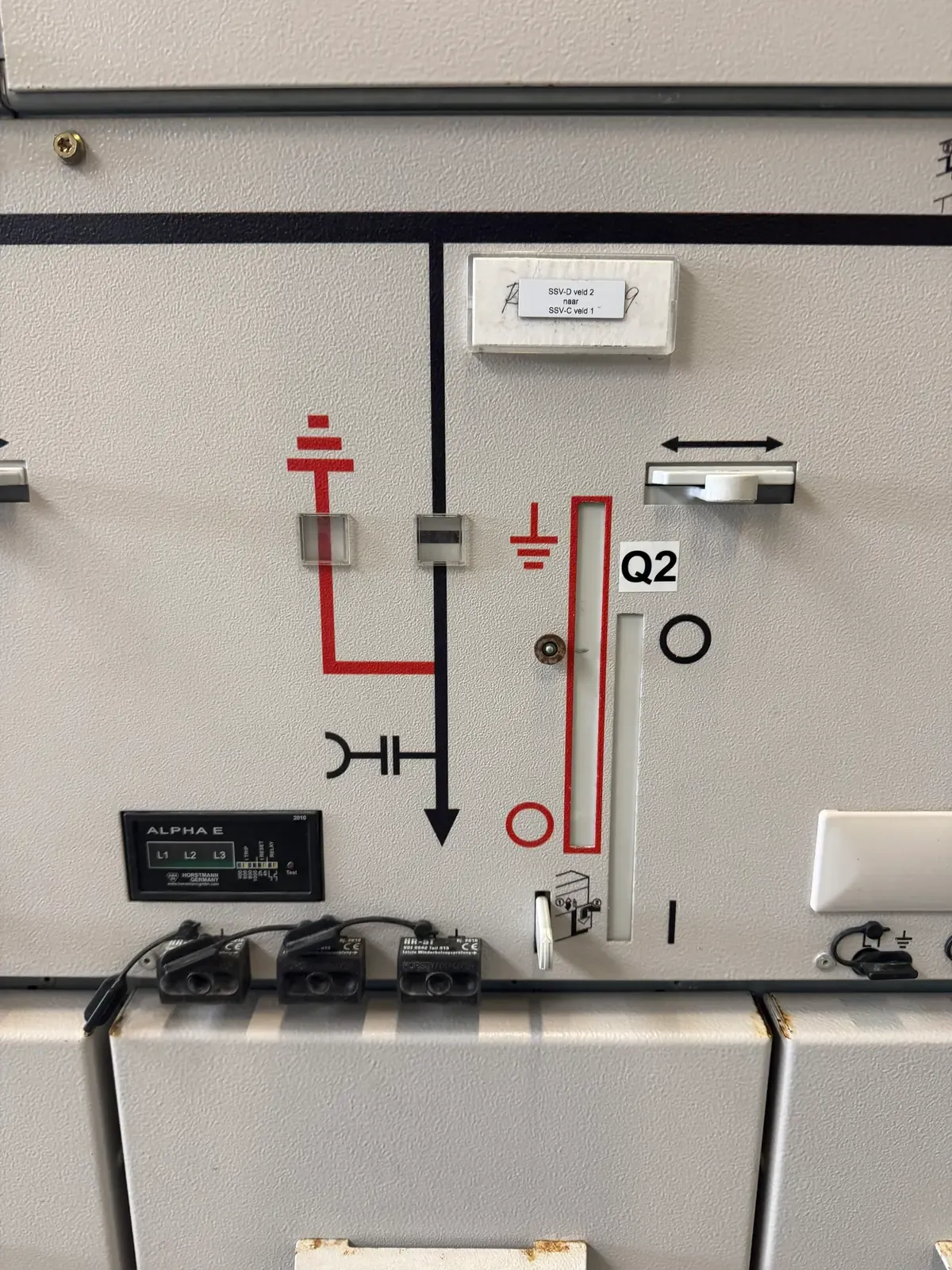

Ringkabelfeld Q2 mit Horstmann ALPHA E und HR-ST-Spannungsanzeigern

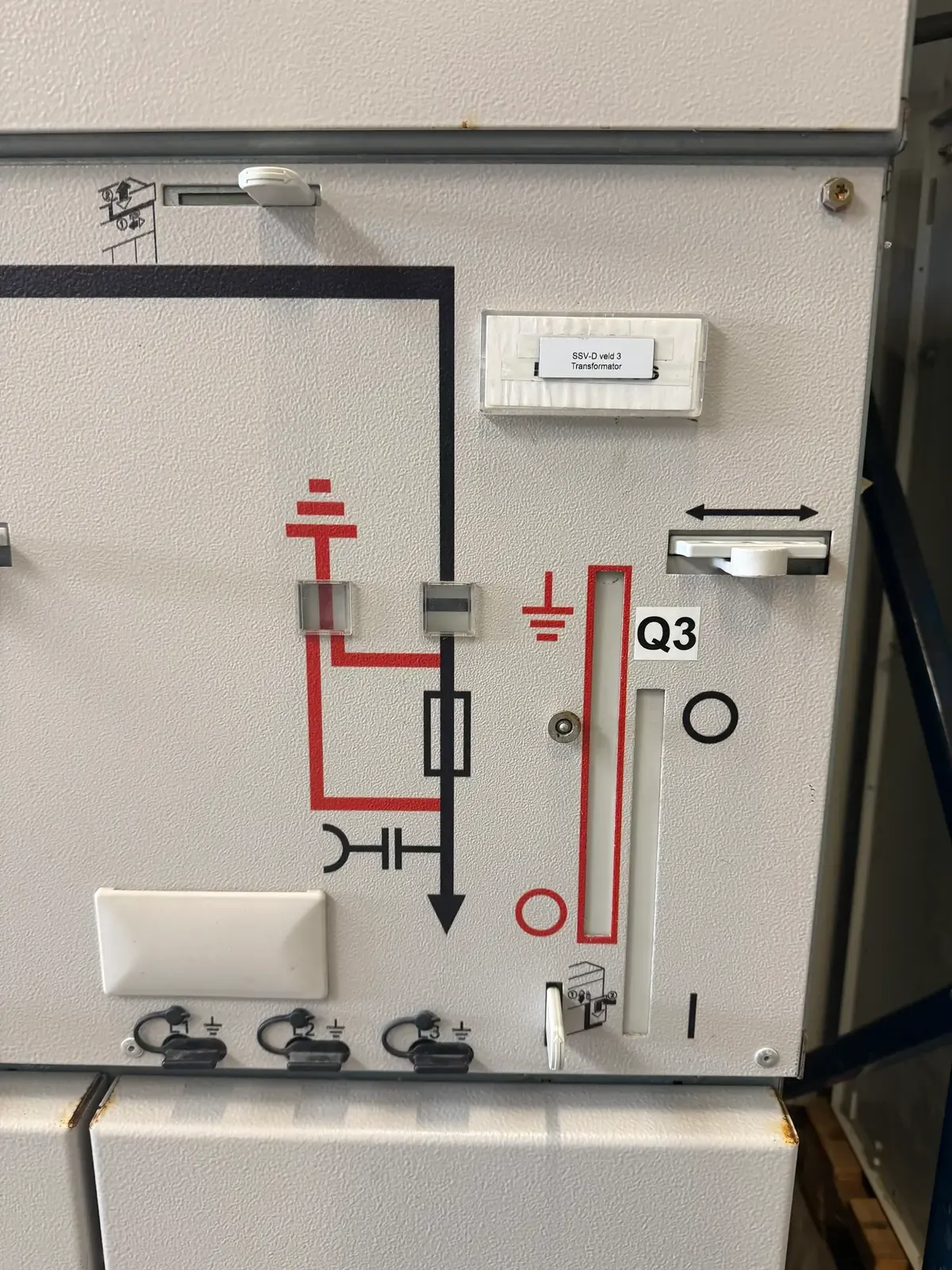

Transformatorfeld Q3; das Blindschaltbild zeigt die HH-Sicherung

Zustand

Zustand und Bedingungen

Gebrauchte Schaltanlage, Baujahr 2010.
Funktionsfähig demontiert.
Verkauf ohne Gewährleistung.
Preis auf Anfrage.
Der Bereitschaftsanzeiger (Gasdichte) stand bei der Aufnahme auf Grün. Laut Siemens bedeutet Grün betriebsbereit.
Enthält höchstens 2,2 kg SF₆. Nach der EU-F-Gase-Verordnung sind für Installation und Arbeiten am Gassystem zertifizierte Fachkräfte erforderlich.
