Öl-isoliert Ab Lager
2,500 kVA · Öl-Verteiltransformator · OT-2500-21
IEO Transformatoren · 2023 · Kauf oder Miete · Preis auf Anfrage
Verfügbarer Lagerbestand
Technische Spezifikation
Leistung 2,500 kVA
Spannung 21 kV / 800 V
Kühlung ONAN
Schaltgruppe Dyn5
Impedanz uk% 6.05 %
IEO Transformatoren · 2023
Typenschild
Typenschilddaten
Hersteller IEO Transformatoren BV, Breda
Baujahr 2023
Phasen · Frequenz 3 · 50 Hz
OS-Spannung 21000 V
Anzapfungen (5) 19950 … 22050 V (±2 × 2,5 %)
US-Spannung 800 V
Bemessungsstrom OS 68.7 A
Bemessungsstrom US 1804 A
Isolationspegel LI 125 kV
Übertemperatur Öl / Wicklung 60 / 65 K
Kurzschlussspannung (uk) 6.05 %
Isolierflüssigkeit Nynas Nytro Libra · IEC 60296
Flüssigkeitsart Mineralöl
Ölgewicht 1010 kg
Gewicht Aktivteil 3140 kg
Leitermaterial OS / US Al / Al
Erdungsschirm Ja
PCB-frei Ja, ab Werk
Werte wie auf dem Typenschild dieses Transformators angegeben.
Fotos

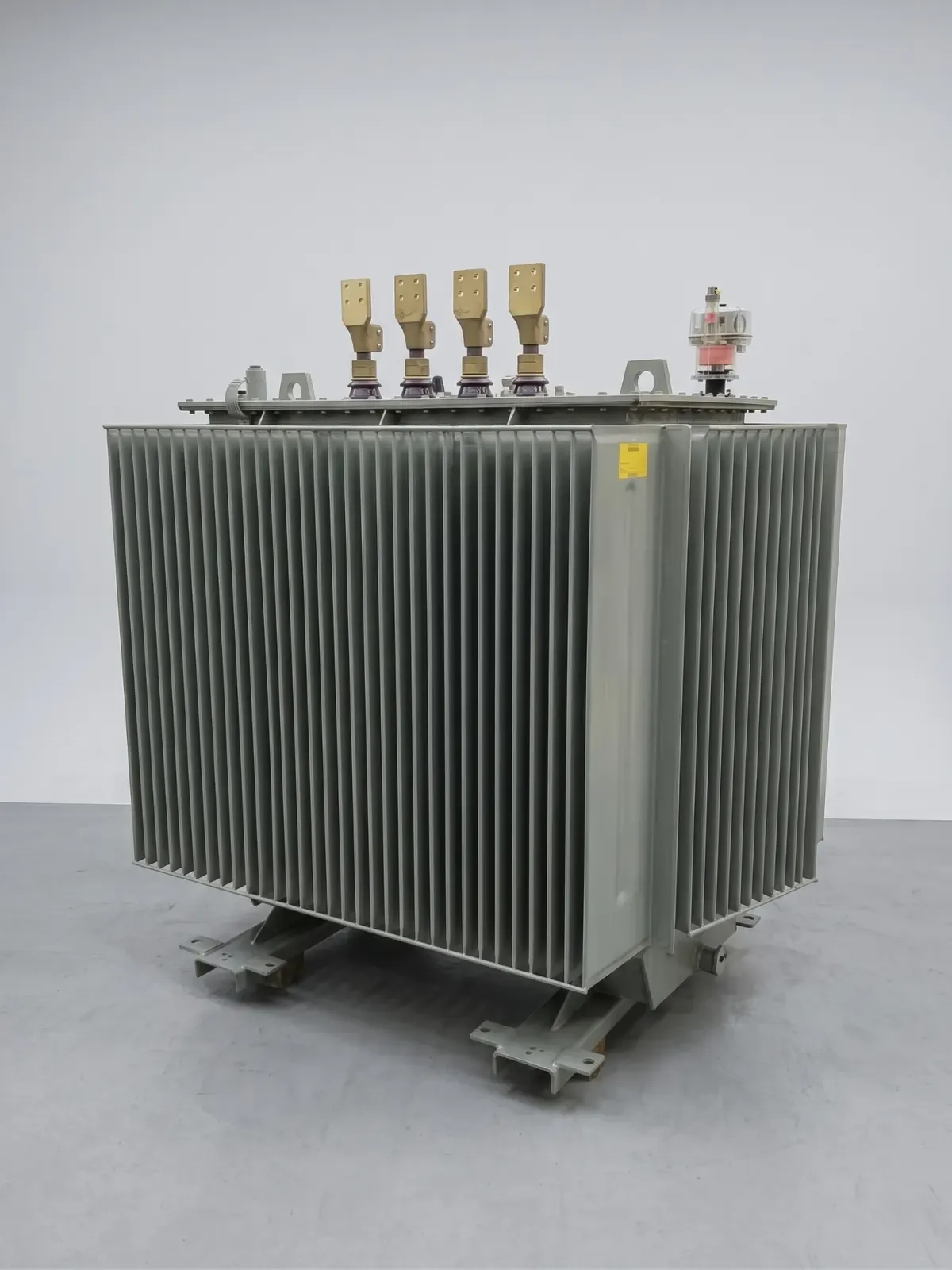

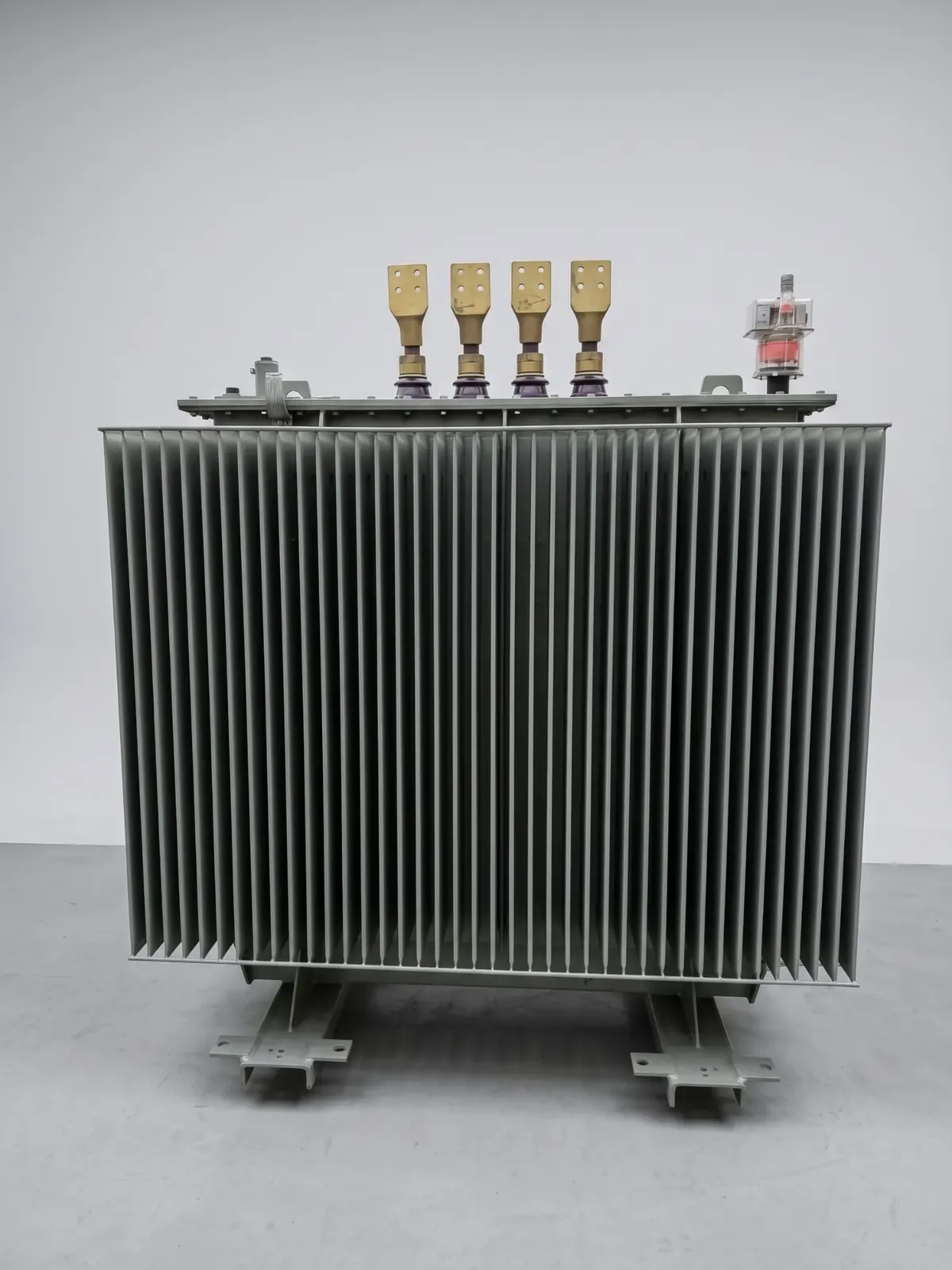

Der Transformator
